磁緻伸縮液位計
★ 測量原理 measuring principle
磁緻伸縮液位計工作時,變送器的觸發電路部分激勵出脈沖電流,電流沿磁緻伸縮線傳播産生脈沖電流磁場。在磁緻伸縮液位計的傳感器測杆外配有磁性浮子,浮子沿測杆随液位的變化而發生位移。在浮子內部裝有永久磁環,當脈沖電流磁場與浮子磁環磁場相遇時,浮子周圍的磁場發生改變從而使磁緻伸縮線在浮子停留的位置産生一個扭轉波脈沖,這個脈沖以固定的速度沿磁緻伸縮線傳回至變送器由檢測電路檢出。通過中央處理器計算脈沖電流與扭轉波脈沖的時間差可以精确地确定浮子所在的位置,即液面的位置。變送器模電轉換電路輸出4~20mA信号或RS485 MODBUS信号,從而實現液位信号遠傳的目的。磁緻伸縮液位計是基于維拉利效應設計的遠傳式連續測量液位儀表。适用于敞開或密閉容器內的液位或界位的測量。磁緻伸縮液位計由于其測量精度高、維護率低,現成為遠傳式連續測量液位儀表的最佳選擇。磁緻伸縮液位計産品結構合理,精度高、維護率低。該産品已經廣泛應用于石油,化工,電力,冶金,食品,制藥,造紙,水處理等行業的液位測量與液位過程控制中。

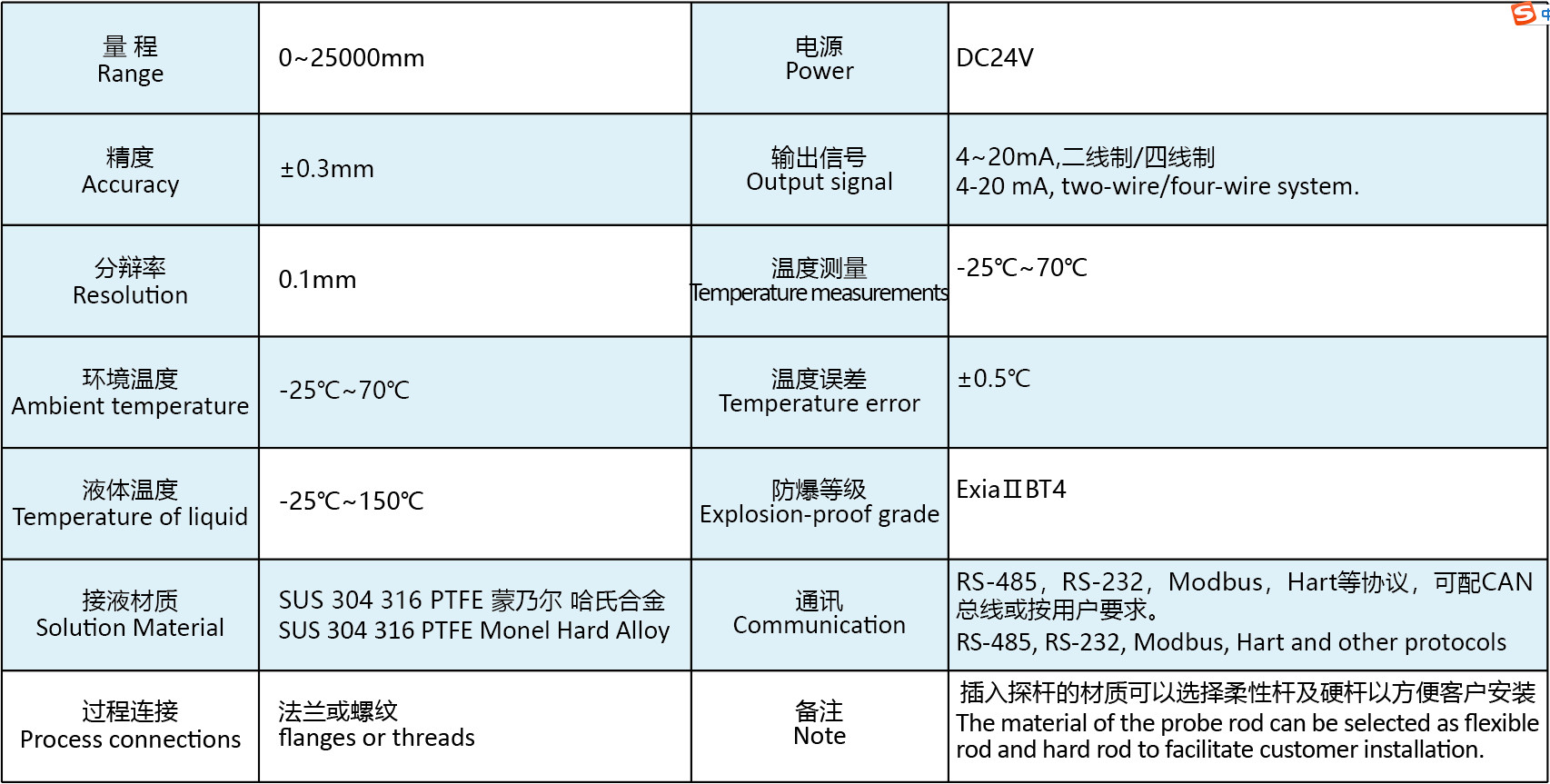

★ 儀表參數 Instrument parameters

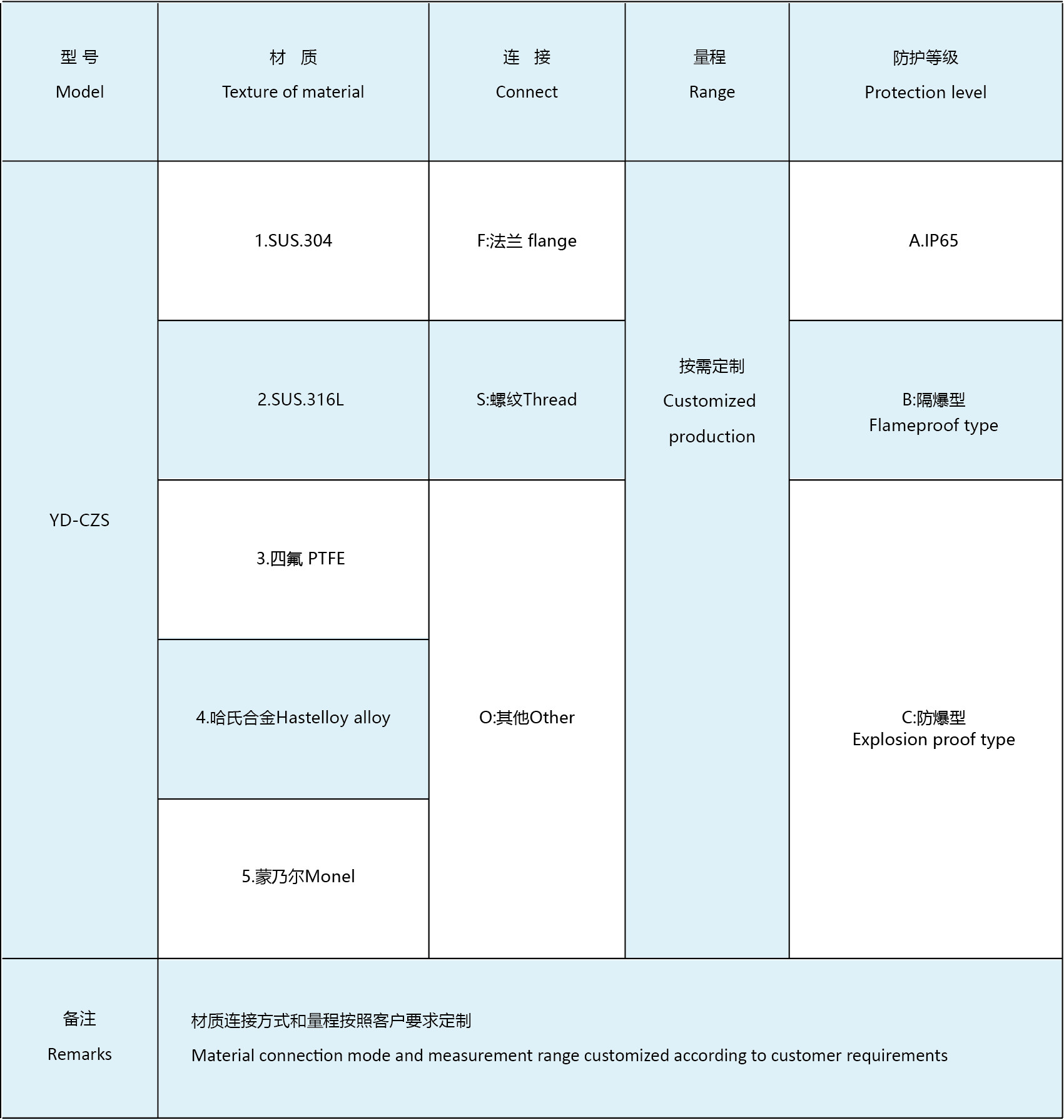

★ 儀表選型 Instrument selection
